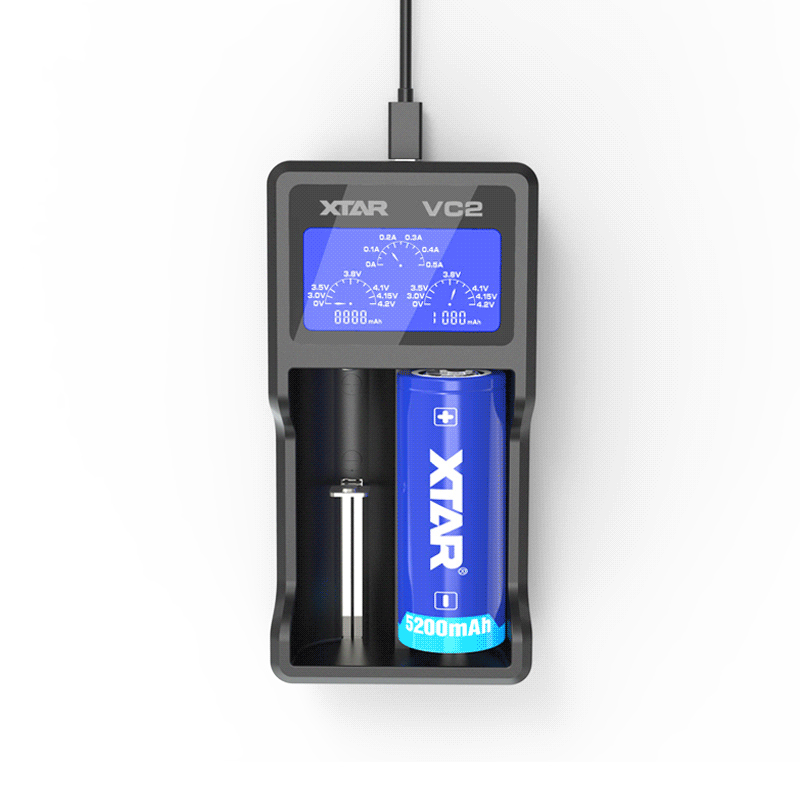

Ładowarka do akumulatorów Li-ion Xtar VC2
Specyfikacja
Profesjonalna ładowarka procesorowa do ogniw Li-ion w rozmiarach 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650
- trzystopniowa metoda ładowania: TC /CC / CV
- dwa niezależne kanały ładowania
- reaktywacja ogniw głęboko rozładowanych i ogniw 0V
- prąd ładowania: 0,5A
- napięcie ładowania: 4,2V
- wyświetlacz LCD informujący o napięciu ogniwa i prądzie ładowania
- zasilana z micro USB - brak zasilacza w komplecie
- zabezpieczenia: termiczne, zwarciowe, przed odwrotnym włożeniem akumulatora
VC2 to profesjonalna procesorowa ładowarka z trzystopniowym procesem ładowania TC/CC/CV i wyświetlaczem LCD.
Ładuje 1-2 ogniwa Li-ion 3,6 / 3,7V o dowolnej pojemności w rozmiarach 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650.
Podświetlany wyświetlacz LCD ładowarki Xtar VC2 pokazuje na bieżąco informacje o stanie pracy ładowarki:
napięciu ładowanych akumulatorów, prądzie ładowania, ładunku wykorzystanym do naładowania ogniw, wskazuje ew. błędy i informuje zakończeniu ładowania.
Informację o wykorzystanym ładunku można wykorzystać do wykonania pomiaru pojemności akumulatorów.
Aby dokonać pomiaru pojemności akumulatora należy go rozładować do właściwego dla niego poziomu odcięcia napięcia (najczęściej 2,5V) i włożyć do ładowarki VC2.
Po zakończeniu ładowania z wyświetlacza można odczytać wartość ładunku użytego do naładowania akumulatora.
Będzie to zawsze wartość o 3-5% wyższa od rzeczywistej pojemności akumulatora. Wynika z faktu, iż proces ładowania akumulatorów nigdy nie jest w 100% wydajny tzn.
do naładowania akumulatora jest potrzebny nieco większy ładunek niż wynika to z faktycznej pojemności ogniwa.
Na czym polega metoda ładowania TC/CC/CV? Jest to trzystopniowy proces
ładowania ogniw Li-ion zapewniający utrzymanie ogniwa w dobrej kondycji poprzez
ładowanie odpowiednim prądem na każdym etapie i zakończenie procesu ładowania we
właściwym momencie.
Poszczególne etapy procesu TC/CC/CV to:
• Faza TC: ogniwa rozładowane poniżej 2,9V są 'wybudzane' niższym prądem.
• Faza CC: po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem o wartości od 0,05A do 0,5A (zależnie od wykorzystywanego źródła zasilania).
• Faza CV: gdy ogniwo jest już prawie naładowane ładowarka przełącza się na
ładowanie malejącym prądem aż do osiągnięcia napięcia 4,2V na ogniwie. Po
osiągnięciu 4,2V proces ładowania jest ukończony - akumulator jest w pełni
naładowany.
Pozostawione w ładowarce naładowane akumulatory będą ulegały naturalnemu procesowi samorozładowania. Ładowanie zostanie wznowione gdy napięcie na akumulatorze spadnie poniżej 3,9V.
Ładowarka Xtar VC2 posiada funkcję reaktywacji ogniw głęboko rozładowanych i
ogniw o napięciu 0V. Wiele ładowarek na rynku nie jest w stanie naładować takich
akumulatorów. Tutaj z pomocą przychodzi ładowarka Xtar VC2, która w wielu
przypadkach pozwala na 'odratowanie' takich ogniw. Wystarczy włożyć głęboko
rozładowany akumulator do ładowarki VC2, tak jak przy normalnym ładowaniu -
ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji.
Uwaga!
Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i
ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania
akumulatorów Li-ion - może to doprowadzić do znacznego obniżenia ich trwałości i
pojemności lub doprowadzić do ich całkowitej niesprawności.
Ładowarki od innych producentów mogą znacząco podnosić temperaturę ładowanych ogniw
podczas ładowania. Zbytnie nagrzewanie się ogniw może powodować ich szybsze zużycie.
Projektując ładowarkę VC2, firma Xtar poszła o krok dalej od konkurencji,
rozwiązując ten problem w prosty sposób: zastosowano zasilanie z zewnętrznego
zasilacza. Dzięki temu temperatura ładowanego w VC2 akumulatorka wzrośnie najwyżej o
15 stopni.
W komplecie z ładowarką Xtar VC2 otrzymujemy kabel micro USB oraz pokrowiec zabezpieczający ładowarkę na czas transportu. Do zestawu nie jest dołączony zasilacz. Do zasilenia ładowarki wystarczy dowolna ładowarka z kablem micro USB, np. od telefonu, lub gniazdem USB lub komputer z wolnym portem USB. Zalecana moc ładowarki to 2A (2000mA)
Dane produktu | |
producent | Xtar |
model ładowarki | VC2 |
obsługiwane typy akumulatorów | 1-2 akumulatory Li-ion 3,6 - 3,7V, zabezpieczone i niezabezpieczone |
obsługiwane rozmiary akumulatorów | 10440, 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650 |
maksymalna długość akumulatora | 70mm |
napięcie wejściowe i prąd wejściowy |
5V 1000mA |
gniazdo zasilania | micro USB |
zasilacz w komplecie | NIE |
zalecany zasilacz | minimum 5V 1A, rekomendowany 5V 2A |
metoda ładowania | sterowana procesorowo TC/CC/CV |
prąd ładowania w fazie CC |
50-500mA zależnie od wykorzystywanego źródła zasilania |
napięcie zakończenia ładowania |
4,2V ±0,05V |
prąd terminacji | <80mA |
dodatkowe funkcje | reaktywacja głęboko rozładowanych ogniw i ogniw 0V |
zabezpieczenia | termiczne, zwarciowe, przed odwrotnym włożeniem akumulatora |
wymiary | 131 x 66 x 33mm |
waga | 109g |
zawartość zestawu | ładowarka VC2, kabel micro USB |
gwarancja | 24 miesiące |
