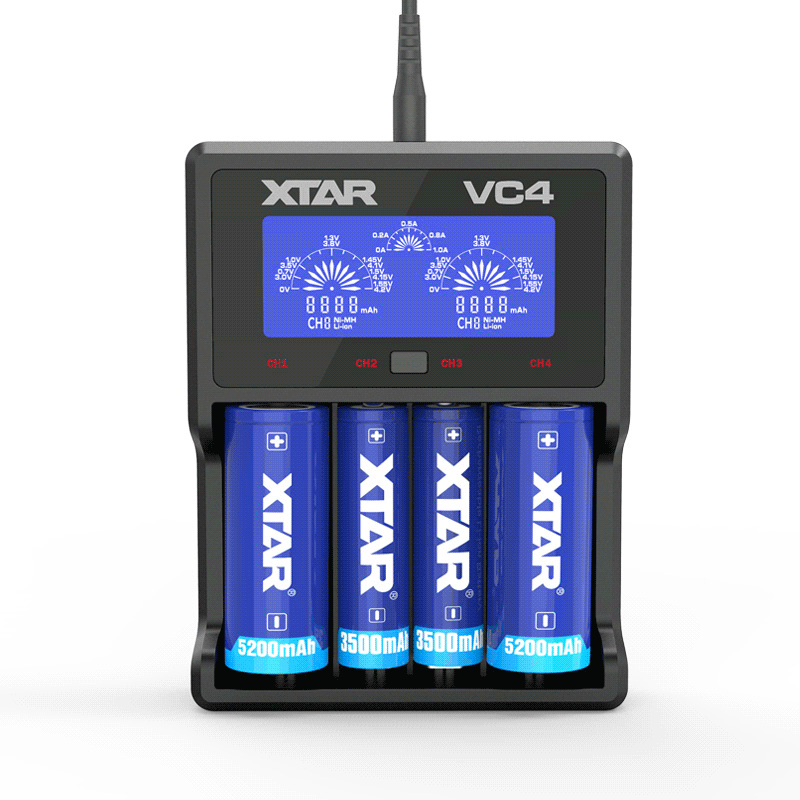

Ładowarka do akumulatorów Li-ion Xtar VC4
Specyfikacja
Uniwersalna ładowarka procesorowa do akumulatorów NiMH i Li-ion w rozmiarach AA, AAA, R14, R20,14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650
- trzystopniowa metoda ładowania: TC /CC / CV
- cztery niezależne kanały ładowania
- wyświetlacz LCD informujący o napięciu ogniwa i prądzie ładowania
- reaktywacja ogniw głęboko rozładowanych i ogniw 0V
- dwa prądy ładowania: 4x0,5A / 2x1A
- napięcie ładowania: 4,2V
- zasilana z micro USB - brak zasilacza w komplecie
- zabezpieczenia: termiczne, zwarciowe, przed odwrotnym włożeniem akumulatora
VC4 to profesjonalna procesorowa ładowarka z trzystopniowym procesem ładowania TC/CC/CV i wyświetlaczem LCD. Ładuje 1-4 ogniwa Li-ion 3,6 / 3,7V oraz Ni-MH o dowolnej pojemności w rozmiarach AAA/R03, AA/R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700. W dwóch skrajnych kanałach możliwe jest ładowanie akumulatorów w rozmiarach R14, R20, 20700, 21700, 22650, 25500, 26650, 32650.
Podświetlany wyświetlacz LCD ładowarki Xtar VC4 pokazuje na bieżąco informacje o stanie pracy ładowarki: napięciu ładowanych akumulatorów, prądzie ładowania, ładunku wykorzystanym do naładowania ogniw, wskazuje ew. błędy i informuje zakończeniu ładowania. Jednocześnie jest wyświetlany aktualny stan pracy dla dwóch kanałów. Przełączanie pomiędzy pozostałymi dwoma kanałami możliwe jest przy pomocy przycisku CH na obudowie ładowarki. Informację o wykorzystanym ładunku można wykorzystać do wykonania pomiaru pojemności akumulatorów. Aby dokonać pomiaru pojemności akumulatora należy go rozładować do właściwego dla niego poziomu odcięcia napięcia (najczęściej 2,5V dla Li-ion, 0,9V dla Ni-MH) i włożyć do ładowarki VC4. Po zakończeniu ładowania z wyświetlacza można odczytać wartość ładunku użytego do naładowania akumulatora. Będzie to zawsze wartość o 3-5% wyższa od rzeczywistej pojemności akumulatora. Wynika z faktu, iż proces ładowania akumulatorów nigdy nie jest w 100% wydajny tzn. do naładowania akumulatora jest potrzebny nieco większy ładunek niż wynika to z faktycznej pojemności ogniwa.
Maksymalny prąd ładowania wynosi 1A i dostępny jest tylko dla dwóch skrajnych kanałów i tylko gdy kanały środkowe nie są wykorzystywane. Akumulatory w kanałach środkowych zawsze ładowane są prądem 0,5A. Przy ładowaniu 3 lub 4 akumulatorów VC4 ładuje wszystkie akumulatory prądem 0,5A.
Na czym polega metoda ładowania TC/CC/CV? Jest to trzystopniowy proces
ładowania ogniw Li-ion zapewniający utrzymanie ogniwa w dobrej kondycji poprzez
ładowanie odpowiednim prądem na każdym etapie i zakończenie procesu ładowania we
właściwym momencie.
Poszczególne etapy procesu TC/CC/CV to:
• Faza TC: ogniwa rozładowane poniżej 2,9V są 'wybudzane' niższym prądem.
• Faza CC: po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem 0,5A.
• Faza CV: gdy ogniwo jest już prawie naładowane ładowarka przełącza się na
ładowanie malejącym prądem aż do osiągnięcia napięcia 4,2V na ogniwie. Po
osiągnięciu 4,2V proces ładowania jest ukończony - akumulator jest w pełni
naładowany.
Akumulatory o napięciu 4,1V lub wyższym są traktowane przez ładowarkę jako
naładowane. Aby doładować taki akumulator do pełna należy włożyć go do ładowarki
przed włączeniem jej do zasilania. Pozostawione w ładowarce naładowane akumulatory
będą ulegały naturalnemu procesowi samorozładowania. Ładowanie zostanie wznowione
gdy napięcie na akumulatorze spadnie poniżej 4,1V.
Ładowarka Xtar VC4 posiada funkcję reaktywacji ogniw głęboko rozładowanych i
ogniw o napięciu 0V. Wiele ładowarek na rynku nie jest w stanie naładować takich
akumulatorów. Tutaj z pomocą przychodzi ładowarka Xtar VC4, która w wielu
przypadkach pozwala na 'odratowanie' takich ogniw. Wystarczy włożyć głęboko
rozładowany akumulator do ładowarki VC4, tak jak przy normalnym ładowaniu -
ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji.
Uwaga!
Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i
ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania
akumulatorów Li-ion - może to doprowadzić do znacznego obniżenia ich trwałości i
pojemności lub doprowadzić do ich całkowitej niesprawności.
Pozostawione w ładowarce naładowane akumulatory będą ulegały naturalnemu procesowi samorozładowania. Ładowanie akumulatorów Li-ion zostanie wznowione gdy napięcie na akumulatorze spadnie poniżej 3,9V. Dla akumulatorów Ni-MH ładowanie nie jest wznawiane przy spadku napięcia wynikającego z samorozładowania.
W komplecie z ładowarką Xtar VC4 otrzymujemy kabel USB oraz pokrowiec zabezpieczający ładowarkę na czas transportu. Do zestawu nie jest dołączony zasilacz. Do zasilenia ładowarki wystarczy dowolna ładowarka z kablem USB, np. od telefonu, lub gniazdem USB lub komputer z wolnym portem USB. Zalecana moc zasilacza USB to 2,1A (2100mA). Możliwe jest użycie słabszego zasilacza, VC4 dostosuje prąd ładowania do możliwości źródła zasilania.
Dane produktu | |
producent | Xtar |
model ładowarki | VC4 |
obsługiwane typy akumulatorów | 1-2 akumulatory Li-ion 3,6 - 3,7V,
zabezpieczone i niezabezpieczone 1-4 akumulatory Ni-MH |
obsługiwane rozmiary akumulatorów | AAA, AA, R14, R20, 10440, 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650 R14, R20, 20700, 21700, 22650, 25500, 26650 - tylko w dwóch skrajnych kanałach (1 i 4) |
maksymalna długość akumulatora | 71mm |
napięcie wejściowe i prąd wejściowy |
5V 2100mA |
gniazdo zasilania | micro USB |
zasilacz w komplecie | NIE |
zalecany zasilacz | 5V 2100mA |
metoda ładowania | Li-ion - sterowana procesorowo TC/CC/CV NiMH - sterowana procesorowo CC |
prąd ładowania w fazie CC |
1-2 akumulatory umieszczone w skrajnych kanałach (1 i 4) - max 1000mA ±80mA 3-4 akumulatory lub 1-2 akumulatory umieszczone w środkowych kanałach (2 i 3)- max 500mA ±50mA |
napięcie zakończenia ładowania |
4,2V ±0,05V |
prąd terminacji | <80mA |
dodatkowe funkcje | reaktywacja głęboko rozładowanych ogniw i ogniw 0V |
zabezpieczenia | termiczne, zwarciowe, przed odwrotnym włożeniem akumulatora |
wymiary | 149 x 115 x 35mm |
waga | 210g |
zawartość zestawu | ładowarka VC4, kabel micro USB, pokrowiec |
gwarancja | 24 miesiące |
